Балансное подключение - это передача аудио по двум проводникам с противоположной полярностью (дифференциальный сигнал), чтобы на входе вычесть помехи общего режима (Common Mode). Реальная польза появляется при длинных линиях, шумной электросети и связке разных устройств. В домашнем сетапе баланс нередко превращается в "галочку", если тракт и так тихий.
Краткие выводы о балансном сигнале
- Балансная линия снижает слышимый фон и наводки за счёт подавления Common Mode, а не "улучшения качества" сама по себе.
- Максимальный эффект - на длинных кабелях, на сцене/в стойках, рядом с силовыми трассами и компьютерами.
- Балансное подключение требует балансного выхода и балансного входа; один из них небалансный - выигрыша может не быть.
- XLR и TRS могут быть как балансными, так и небалансными: решает схема, а не разъём.
- Пассивные переходники иногда работают, но часто создают петли земли или теряют подавление помех.
Как работает балансная линия: дифференциальный сигнал и земля
В балансной линии есть два сигнальных проводника: "горячий" (+) и "холодный" (−). Полезный сигнал на них одинаковый по амплитуде, но противоположный по фазе. Любая внешняя наводка обычно "садится" на оба проводника почти одинаково (это и есть Common Mode), а на дифференциальном входе вычитается.
Третий проводник/экран (земля) в правильной балансной коммутации нужен в первую очередь для экранирования и референса по потенциалу, но не обязан быть носителем аудиосигнала. Отсюда ключевая граница понятия: баланс - это не про количество контактов, а про дифференциальную передачу и дифференциальный приём.
Контрольный шаг: откройте спецификацию устройства и найдите формулировки balanced output/input, differential, impedance balanced. Если написано только "XLR" или "TRS" без уточнений - это не гарантия баланса.
Быстрый тест на практике: приподнимите уровень мониторинга и временно проложите сигнальный кабель вплотную к блоку питания/сетевому удлинителю. На корректной балансной связке рост гула/свиста будет существенно меньше, чем на небалансе (при тех же уровнях и усилении).
Конкретные преимущества: подавление помех, дальность и динамический запас
- Подавление Common Mode: дифференциальный вход вычитает одинаковую помеху на обеих жилах, оставляя разность (полезный сигнал).
- Меньше риска петель земли: экран работает как экран, а не как "возврат" аудиотока, поэтому наводки от токов земли реже попадают в сигнал.
- Стабильнее на длинной линии: чем длиннее кабель и чем больше электромагнитных полей вокруг, тем заметнее преимущество баланса.
- Выше устойчивость к РЧ-мусору: рядом с Wi‑Fi, USB, импульсными БП баланс обычно тише при прочих равных.
- Удобнее разводка в стойке: несколько балансных линий в одном жгуте легче держать без взаимных наводок.
Контрольный шаг: если слышите гул 50 Гц/100 Гц или цифровые "писки" от ПК, сначала проверьте, есть ли у вас реальная дифференциальная связка "выход→кабель→вход", а не просто "красивые разъёмы".
Практические сценарии, где баланс действительно важен

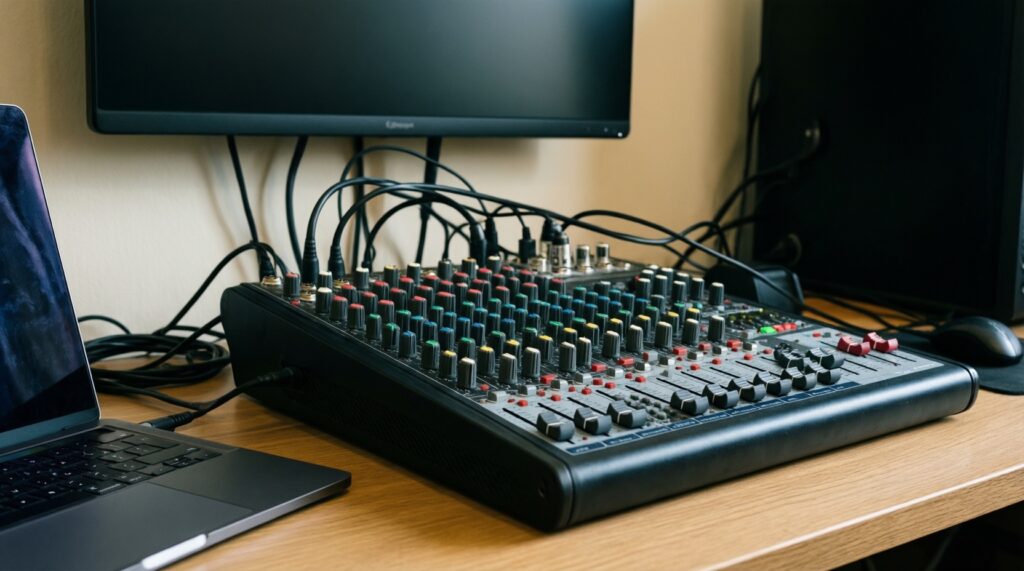

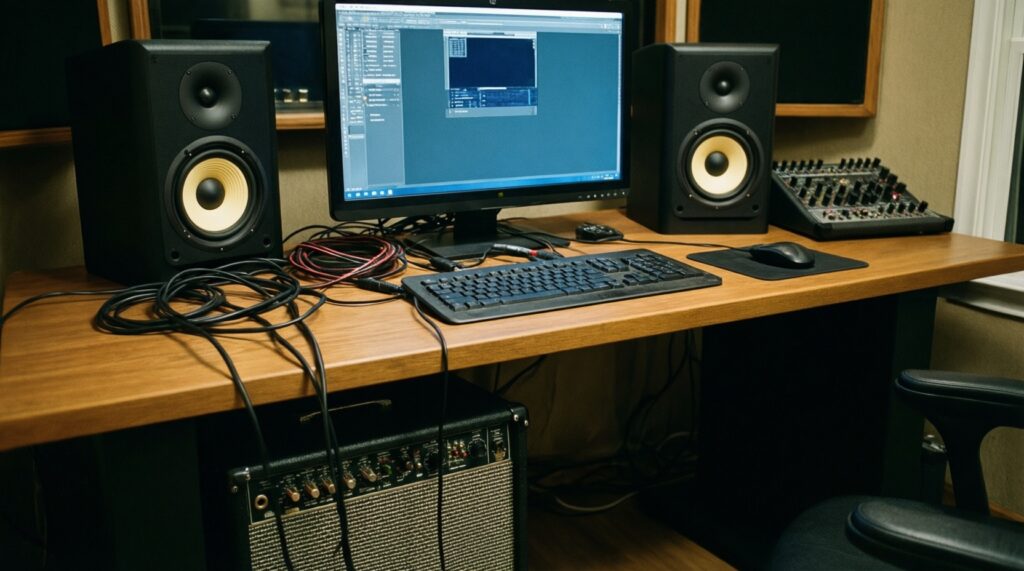

- Аудиоинтерфейс/микшер на столе → активные мониторы у стены: длинная прокладка вдоль питания и сетевых фильтров - классический кейс для баланса.
- ПК/ноутбук рядом с трактом: USB, видеокабели, импульсные БП и зарядки создают помехи; баланс чаще всего уменьшает "компьютерный" шум.

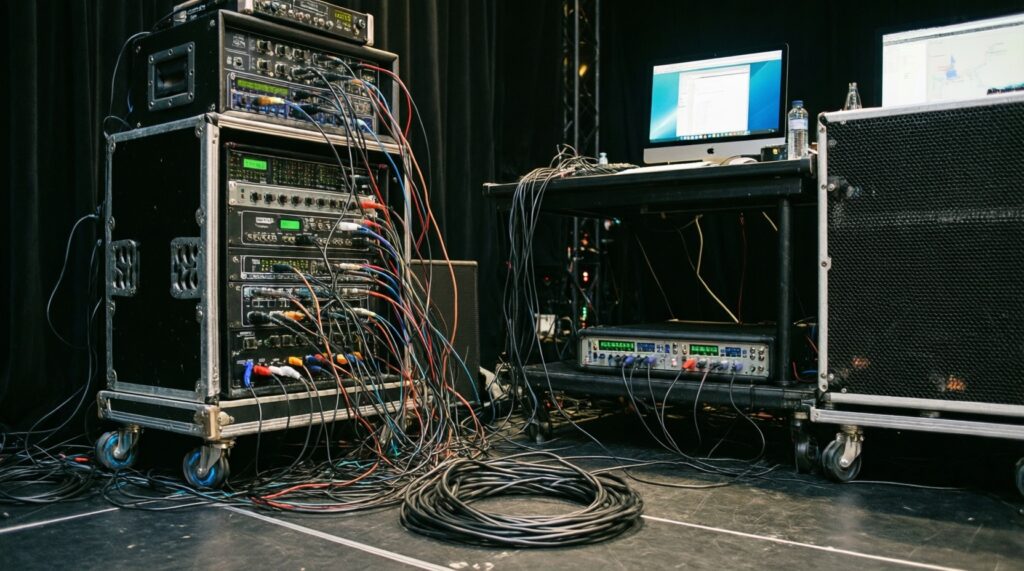

- Сцена/репетиционная: десятки метров до FOH, диммеры, силовые трассы - балансная линия и XLR тут стандарт не случайно.
- Стойка с несколькими устройствами и разными розетками: разные земли и потенциалы между устройствами; баланс помогает пережить это с меньшим фоном.
- Длинная линия S/PDIF по коаксиалу заменена на AES/EBU: если нужна цифровая балансная линия, AES/EBU по XLR часто проще по помехоустойчивости.
Мини-рецепт: если выбираете, "балансные кабели XLR купить" или оставить RCA, - решайте по окружению: длина трассы, близость силовых кабелей, наличие ПК/зарядок. В тихом коротком тракте выигрыш может быть нулевой.
Когда баланс - формальность: типичные случаи лишней сложности
- Короткое соединение (условно "в пределах стойки"): на 0,5-1 м между устройствами в одной розетке небаланс часто столь же тихий.
- Устройство "псевдобалансное": разъём TRS/XLR есть, но выход не дифференциальный (например, просто дублирование сигнала через резисторы) - подавление помех ограничено.
- Переходники ради совместимости: XLR↔RCA без понимания распайки легко добавляет фон вместо улучшений.
- Цена и габариты: балансные кабели, разъёмы, коммутаторы и маршрутизация дороже и массивнее.
- Риск неправильной распайки: перепутанные "холодный/земля" или экран, соединённый не там, где нужно, ломают смысл баланса.
- Ложные ожидания: баланс не "расширяет сцену" сам по себе; он решает инженерную задачу по помехам.
Контрольный шаг: перед апгрейдом "балансный ЦАП купить" или "балансный усилитель для наушников купить" сначала измерьте/оцените проблему: есть ли реально слышимый шум/наводки на текущем небалансе при обычной громкости.
Совместимость интерфейсов: XLR, TRS, AES/EBU и пассивные переходники
- XLR не равно баланс автоматически: встречаются небалансные XLR (редко, но бывает) и impedance balanced выходы, которые ведут себя иначе, чем полностью дифференциальные.
- TRS бывает и стерео, и баланс: 6,3 мм TRS в наушниках - это обычно стерео (L/R/земля), а в линейных соединениях - часто баланс (hot/cold/экран). Это разные задачи.
- AES/EBU - цифровой баланс: это не "улучшенный XLR", а другой стандарт передачи (цифра), и он не совместим с аналоговым балансом по смыслу.
- Пассивные переходники - не универсальны: XLR→RCA может "заземлить холодный" и убрать часть преимуществ, а иногда создать петлю земли. Нужна корректная схема под конкретные устройства.
- Наушники и баланс - отдельная история: запрос "балансные наушники купить" относится чаще к балансному выходу усилителя (раздельные возвраты каналов), а не к помехозащите как в студийной линии.
| Ситуация | Что на деле "балансное" | Самая частая ошибка | Что проверить |
|---|---|---|---|
| XLR между интерфейсом и монитором | Аналоговый дифференциальный линейный уровень | Покупка XLR при небалансном выходе устройства | В мануале: balanced output; на входе: differential |
| TRS 6,3 мм в линейном тракте | Часто баланс (hot/cold/sleeve) | Путать со "стерео-TRS" как у наушников | Маркировку Line In/Out, схему распайки |
| TRS/4.4/2.5 в наушниках | Раздельные возвраты каналов, не Common Mode | Ждать исчезновения сетевого гула "как от XLR" | Шум в тракте до усилителя; разводку земли |
| AES/EBU по XLR | Цифровая балансная линия | Подключать к аналоговому XLR | Формат: AES/EBU, не Analog |
Контрольный шаг: если используете переходник, проверьте распайку: где экран, где cold, и не соединены ли случайно земля аудио и экран в двух точках, создавая петлю.
Монтаж и проверка: кабели, заземление, измерения и отладка
Мини-кейс: есть гул в активных мониторах при подключении к ПК через интерфейс. Цель - понять, поможет ли баланс и где именно проблема.
- Убедиться в реальном балансе: выход интерфейса должен быть balanced, вход монитора - balanced. Не ориентируйтесь только на форму разъёма.
- Заменить линию на корректный баланс: взять нормальный XLR-XLR или TRS-XLR нужной длины (если вы на этапе выбора - "балансные кабели XLR купить" стоит после проверки п.1).
- Развести трассы: сигнальные кабели - отдельно от силовых, пересечения - под 90°.
- Локализовать петлю земли: временно запитать все устройства от одной розетки/фильтра. Если шум ушёл - причина в разнице потенциалов/земле.
- Проверить "шум от источника": отключить вход мониторов от интерфейса. Если шум остался - проблема в самих мониторах/питании, баланс не спасёт.
Быстрый алгоритм (псевдокод): если шум пропадает при замене RCA→XLR и корректном balanced→balanced, то балансное подключение решает задачу. Если шум не меняется, сначала чините землю/питание/источник, а уже потом решайте, нужен ли "балансный ЦАП купить".
Отдельно про наушники: если вы планируете "балансный усилитель для наушников купить", проверьте, решаете ли вы шум (инженерия) или хотите другой режим подключения. Для "балансные наушники купить" важно совпадение разъёмов/распайки (4-pin XLR, 4.4 мм, 2.5 мм) и отсутствие общего провода между каналами.
Короткие ответы на типичные сомнения
Балансное подключение всегда звучит лучше?
Нет, оно обычно делает тракт тише по фону и наводкам. Если и так тишина, "улучшения" может не быть.
Если разъём XLR - значит баланс?
Не обязательно: важна схема выхода/входа (differential, impedance balanced). Проверяйте спецификацию устройства.
Можно ли просто поставить переходник XLR→RCA и получить пользу баланса?
Чаще всего нет: вы теряете дифференциальный приём или создаёте петлю земли. Если нужна совместимость, лучше использовать правильную схему подключения под конкретные модели.
TRS 6,3 мм - это баланс или стерео?
И то, и другое: в линейном тракте TRS часто означает баланс, в наушниках - стерео (L/R/земля). Смотрите назначение разъёма и распайку.
Есть смысл купить балансный ЦАП для домашнего стола?
Смысл есть, если сейчас слышны наводки от ПК/питания или нужна длинная линия до усилителя/мониторов. Если шумов нет и всё рядом, это может быть "галочка".
Нужно ли покупать балансные наушники, чтобы убрать шум?
Обычно нет: баланс в наушниках решает задачу раздельных возвратов каналов, а не подавления Common Mode как в студийной линии. Шум чаще рождается раньше - в источнике/усилителе/питании.
